Canarias Radio | Sector Oceánico

1. SERVICIOS PRESTADOS EN LA DEPENDENCIA

En la dependencia GCCO, se prestan los siguientes servicios:

• Servicio de control de tránsito aéreo.
• Servicios de asesoramiento.
• Servicio de información de vuelo.

CÓDIGOS CPDLC

POSICIÓN	CÓDIGO
GCCO_FSS	CCRO

2. ESPACIO AÉREO

• Mapa del Espacio Aéreo del FIR Canarias, con descripción de sectores, frecuencias y colaterales

• Mapa de Canarias Radio:

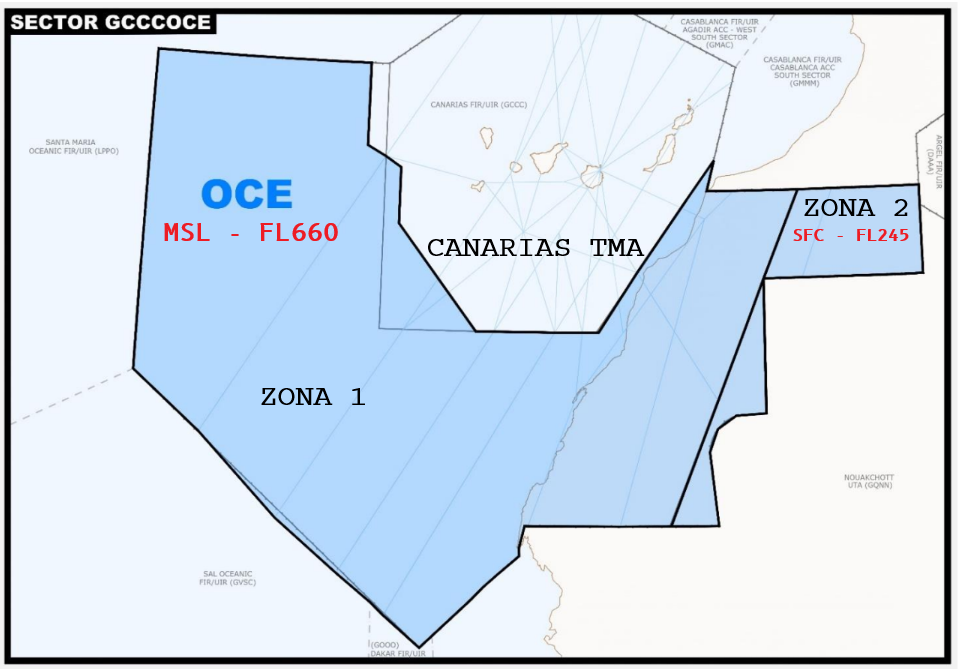

[UIR] ESPACIO AÉREO GCCO
ÁREA	NIVEL	CLASE
CANARIAS TMA	FL460 ╾╾╾╾╾╾╾╾╾╾╾╾ FL195	C
ZONA 1	FL660 ╾╾╾╾╾╾╾╾╾╾╾╾ FL195	C
ZONA 2	FL245 ╾╾╾╾╾╾╾╾╾╾╾╾ FL195	C

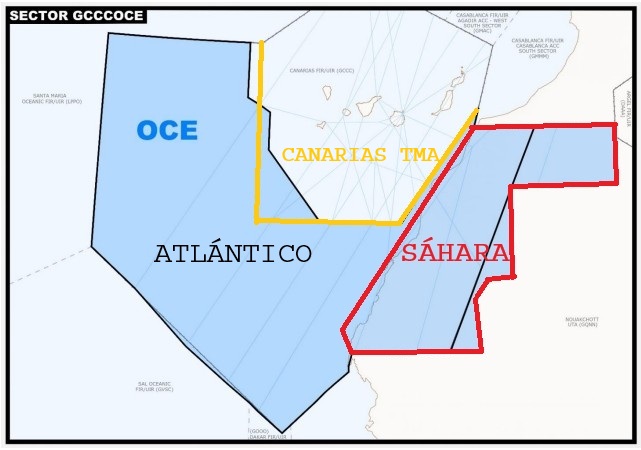

[FIR] ESPACIO AÉREO GCCO
ÁREA	NIVEL	CLASE
CANARIAS TMA	FL460 ╾╾╾╾╾╾╾╾╾╾╾╾ FL145   FL145 ╾╾╾╾╾╾╾╾╾╾╾╾ SFC	C       E
ATLÁNTICO	FL195 ╾╾╾╾╾╾╾╾╾╾╾╾ FL145   FL145 ╾╾╾╾╾╾╾╾╾╾╾╾ SFC	C       G
SÁHARA	FL195 ╾╾╾╾╾╾╾╾╾╾╾╾ SFC	G  (excepto en TMA Laayoune, TMA Dakhla y áreas peligrosas y restringidas)

• Aerovías:

AEROVÍA	NIVEL	CLASE
TODAS EURSAM	FL660 ╾╾╾╾╾╾╾╾╾╾╾╾ FL195	C
N728	FL460 ╾╾╾╾╾╾╾╾╾╾╾╾ FL195   FL195 ╾╾╾╾╾╾╾╾╾╾╾╾ FL095	C         F
N729	FL660 ╾╾╾╾╾╾╾╾╾╾╾╾ FL145	C
M660	FL660 ╾╾╾╾╾╾╾╾╾╾╾╾ FL195   FL195 ╾╾╾╾╾╾╾╾╾╾╾╾ FL095	C         F
L660	FL660 ╾╾╾╾╾╾╾╾╾╾╾╾ FL195   FL195 ╾╾╾╾╾╾╾╾╾╾╾╾ FL095	C         F
Y601	FL660 ╾╾╾╾╾╾╾╾╾╾╾╾ FL195	C
T975	FL245 ╾╾╾╾╾╾╾╾╾╾╾╾ FL195     FL195 ╾╾╾╾╾╾╾╾╾╾╾╾ FL145	C         D

2. 1. Límites FIR/UIR

Los límites del FIR/UIR en el que se encuentra el área de jurisdicción de la dependencia se recogen en el AIP-
España ENR 2.1.

Encaminamiento libre (HISPAFRA):

El designador del espacio aéreo de encaminamiento libre en España es HISPAFRA.

Los límites horizontales y verticales del área de HISPAFRA (Celda 1 Continental y Celda 2 Canarias) se recogen en AIP-ESPAÑA ENR 2.2.

La carta de las celdas se encuentra en el AIP-España ENR 6.

Los "Mapas Web del AIP" se pueden consultar de forma digital en el siguiente enlace: insignia.eanire.es o también en https://ais.enaire.es/insignia/

Los puntos publicados que posibilitan la planificación de encaminamiento libre en HISPAFRA se encuentran publicados en AIP-ESPAÑA ENR 4.4 (DESIGNADORES NOMBRES EN CLAVE PARA LOS PUNTOS SIGNIFICATIVOS) y en AIP-ESPAÑA ENR 4.1 (RADIOAYUDAS PARA LA NAVEGACIÓN - EN RUTA). HISPAFRA no elimina puntos publicados, sino que añade una información a los puntos que pueden ser utilizados para planificar en FRA mediante la definición de su relevancia.

Las definiciones y características de los puntos FRA se publican en el GEN 2.2 y ENR 1.3 de AIP.

2. 2. HISPAFRA

El designador del espacio aéreo Free Route en España es HISPAFRA.

Los límites horizontales y verticales del área de HISPAFRA (Celda 1 Continental y Celda 2 Canarias) se recogen en AIP-ESPAÑA ENR 2.2. La carta de las celdas se encuentra en el AIP-España ENR 6. Los "Mapas Web del AIP" se pueden consultar de forma digital en el siguiente enlace: insignia.eanire.es o también en https://ais.enaire.es/insignia/

Los puntos publicados que posibilitan la planificación de encaminamiento libre en HISPAFRA se encuentran publicados en AIP-ESPAÑA ENR 4.4 (DESIGNADORES NOMBRES EN CLAVE PARA LOS PUNTOS SIGNIFICATIVOS) y en AIP-ESPAÑA ENR 4.1 (RADIOAYUDAS PARA LA NAVEGACIÓN - EN RUTA). HISPAFRA no elimina puntos publicados, sino que añade una información a los puntos que pueden ser utilizados para planificar en FRA mediante la definición de su relevancia.

2. 3. Clasificación del espacio aéreo, TMA, CTR y ATZ de los aeródromos civiles y militares de su jurisdicción

GCCO_FSS no dará servicio a los TMA/CTA que recaen bajo su espacio aéreo. En concreto, no asumirá bajo ningún concepto DAKHLA APP/TWR ni LAAYOUNE APP/TWR. Estas son responsabilidad de Maghreb vACC.

La clasificación del espacio aéreo está recogida en el AIP-España ENR 1.4. Los TMA bajo su jurisdicción se encuentran en el AIP-España ENR 2.1. Los CTR y ATZ de aeródromos bajo la jurisdicción de la dependencia o a los que presta servicio se encuentran dentro del AD-2 (GCFV, GCGM, GCHI, GCLA, GCLP, GCRR, GCTS, GCXO, GSAI, EL AAIUN, GSVO VILLACISNEROS- La información de estos dos campos del Sahara no está actualizada en el AIP).

2. 4. Delegaciones de espacio aéreo

Las delegaciones de espacio aéreo que afectan a la dependencia se encuentran en el AIP-España ENR 2.2.

2. 4. 1. Delegación ATS de Canarias ACC a Nouadhibou APP/TWR

La provisión del servicio de tránsito aéreo está delegada a Nouadhibou APP dentro del espacio aéreo comprendido en:

---

• Transferencia de comunicaciones:

RUTA ATS	Distintivo de llamada	Frecuencia primaria
L660	Canarias Control/Radio	130.950 MHz/8861 kHz
L660	Nouadhibou Approach	120.800 MHz

• Transferencia de control:

RUTA ATS	Punto de transferencia
L660	LOLOS 215100N 0164000W  (60.0 DME/R-028 PE)

• Transferencia de niveles de vuelo: si por cualquier circunstancia la coordinación necesaria no pudiera ser establecida, se aplicará la siguiente alternativa:
  • Tráfico dirigiéndose hacia el norte: el tráfico de sobrevuelo o procedente de Nouadhibou mantendrá FL230 o inferior hasta establecer contacto radio con CANARIAS ACC mientras la aeronave permanezca dentro del espacio aéreo controlado.
  • Tráfico dirigiéndose hacia el sur: el tráfico de sobrevuelo o con destino Nouadhibou mantendrá FL240 hasta establecer contacto radio positivo con Nouadhibou APP/TWR.

2. 5. Áreas prohibidas, restringidas, peligrosas y temporalmente segregadas

Las áreas prohibidas, restringidas, peligrosas y temporalmente segregadas dentro del área de responsabilidad de la dependencia se encuentran descritas en el AIP-España ENR 5.1 y ENR 5.2.

2. 6. Áreas de aplicación RVSM

Las áreas de aplicación RVSM en el área de jurisdicción de la dependencia se recogen en el AIP-España ENR 2.1.

2. 7. Aerovías

Las aerovías que se encuentran dentro del área de jurisdicción de la dependencia se recogen en AIP-España ENR 3

2. 7. 1. Regla semicircular

La regla semicircular instrumental en el corredor EUR/SAM y en el Sáhara es difícil de definir porque cada aerovía tiene especificaciones que la harán particulares. El modo de actuación estará basado en la aerovía y en el caso, un fijo de inversión que cambiará la regla semicircular.

CORREDOR EUR/SAM
AEROVÍA	SENTIDO NORTE	SENTIDO SUR	FIJO DE INVERSIÓN
N741	N/A	PAR/IMPAR	N/A
N866	IMPAR	PAR	GOMER
N873	IMPAR	PAR	ODEGI
N857	IMPAR	SUR	DEREV

SÁHARA
AEROVÍA	SENTIDO NORTE	SENTIDO SUR	FIJO DE INVERSIÓN
N728	PAR	IMPAR	MIYEC
N729	IMPAR	SUR	DEREV
M660	IMPAR	SUR	N/A
L600	PAR	IMPAR	ARENA
Y601	PAR	IMPAR	KEMUL
T975	IMPAR	PAR	CARIM

2. 8. Radioayudas

Las radioayudas en el área de jurisdicción de la dependencia están contenidas en el AIP-España GEN 2.5, ENR 4.1 y en las fichas de los aeródromos/helipuertos bajo jurisdicción de la dependencia dentro del AD-2 y del AD-3: GCFV, GCGM, GCHI, GCLA, GCLP, GCRR, GCTS, GCXO, GSAI EL AAIUN, GSVO VILLACISNEROS- (La información de estos dos campos del Sahara no está actualizada en el AIP).

2. 9. ACC/TACC colaterales

LPPC, DAAA GMMM, GVSC, LPPO y GONO (Nouakchott ACC), GQPP y GOOO.

2. 10. Instalaciones y operadores cuya actividad afecta a la prestación ATS en espacio aéreo de responsabilidad de GCCO.

De las instalaciones aeronáuticas/operadores dentro del EA (Espacio Aéreo) de la dependencia, en algunos casos se ha considerado conveniente establecer acuerdos específicos que se establecen en los distintos manuales de las dependencias en esta biblioteca.

Las instalaciones (por razón de las operaciones aeronáuticas que se pueden realizar en ellas, con independencia de que la infraestructura esté abierta a todos los usuarios o sea de uso privado) constan publicadas en:

• Aeródromos: AIP-AD2
• Helipuertos: AIP-AD3

A lo que se suma:

• Restringidos: AIP-AD1.3

• Determinadas localizaciones de deporte aéreo y recreativo: AIP-ENR 5.5.

Además, se identifica la siguiente instalaciones y espacios aéreos con afectación en la operativa de la dependencia:

• Aeropuerto de Smara:
  • Se trata de un aeropuerto eminentemente militar operado por la RMAF.
  • No se posee información pública ni está sujeta a cartas de acuerdo.
  • Se debe recordar que fuera de los CTA y de SFC a FL195 los espacio aéreos del Sáhara son G a nivel general y F por tramos en las distintas aerovías y que se trata generalmente, en el área de interés de un espacio aéreo no controlado.

• Áreas restringidas y peligrosas que afectan a la operativo de GCCO. Sus límites laterales y verticales se encuentran publicados en SIA MAROC ENR 5.1 y en SIA Maroc ENR 6.1.1

---

Área	Límites verticales	Observaciones
GMR12	GND-500FT	Entrenamiento de aviones y helicópteros militares (se requiere autorización por parte de GMML TWR)
GMD23 - OULED EL KHAT	GND-FL250	Actividades aéreas militares activadas por NOTAM.
GMD24	FL150-FL460	Actividades aéreas militares activadas por NOTAM.
GMD38 - AMASSIN	GND-UNL	Entrenamiento militar aéreo

• • Actuación:
    • En espacio aéreo G (SFC-FL195), el CTA se limitará, en la medida de lo posible, a proporcionar información de tránsito a los tráficos de relevancia en estas zonas si se encuentran a la escucha.
    • En espacio aéreo C (FL195-FL660) se requerirá a todos los tránsitos contactar con Canarias Radio.
    • La separación será convencional
    • Operaciones Especiales quedarán reguladas por su normativa publicada y cualquier carta de acuerdo difundida por cualesquieras medios del vACC.

3. INFORMACIÓN TÉCNICA

3. 1. Frecuencias y sectores de control

Las frecuencias de GMML y GMMH se encuentran contenidas en la LoA España-Maghreb.

Las frecuencias de los distintos espacios aéreos dentro de la jurisdicción de la dependencia se recogen en el AIP-España ENR 2.1 y en las fichas de los aeródromos bajo jurisdicción de la dependencia dentro del AD-2.2: GCFV, GCGM, GCHI, GCLA, GCLP, GCRR, GCTS, GCXO, GSAI EL AAIUN, GSVO VILLACISNEROS (La información de estos dos campos del Sahara no está actualizada en el AIP).

^{CANARIAS RADIO (OCE)}

OCE
GCCO_FSS	Canarias Radio	130.950 MHz (HF)8861 kHz	Sector de control de ruta del ACC de Canarias cuyo jurisprudencia radica en las áreas definidas del Atlántica y el Sáhara en base a lo publicado en este manual y la LoA con Maghreb vACC. Es una Zona de Control Oceánica (OCA).

CARTAS DE ACUERDO (LoA)

España - Maghreb

España - Portugal

España - vRAF

---

INFORMACIÓN ADICIONAL

Si has encontrado información errónea en esta página o hay algo que crees que podrías mejorar, comunicalo por email a operaciones.

Log de versiones
(ACCSP54) 1558357 - Redacción inicial. (13/07/2024)
