Menorca TWR

Esta dependencia tiene disponible un manual operativo en la biblioteca que profundiza mucho más en los procedimientos de la dependencia que este Briefing. Puedes consultar el manual aquí.

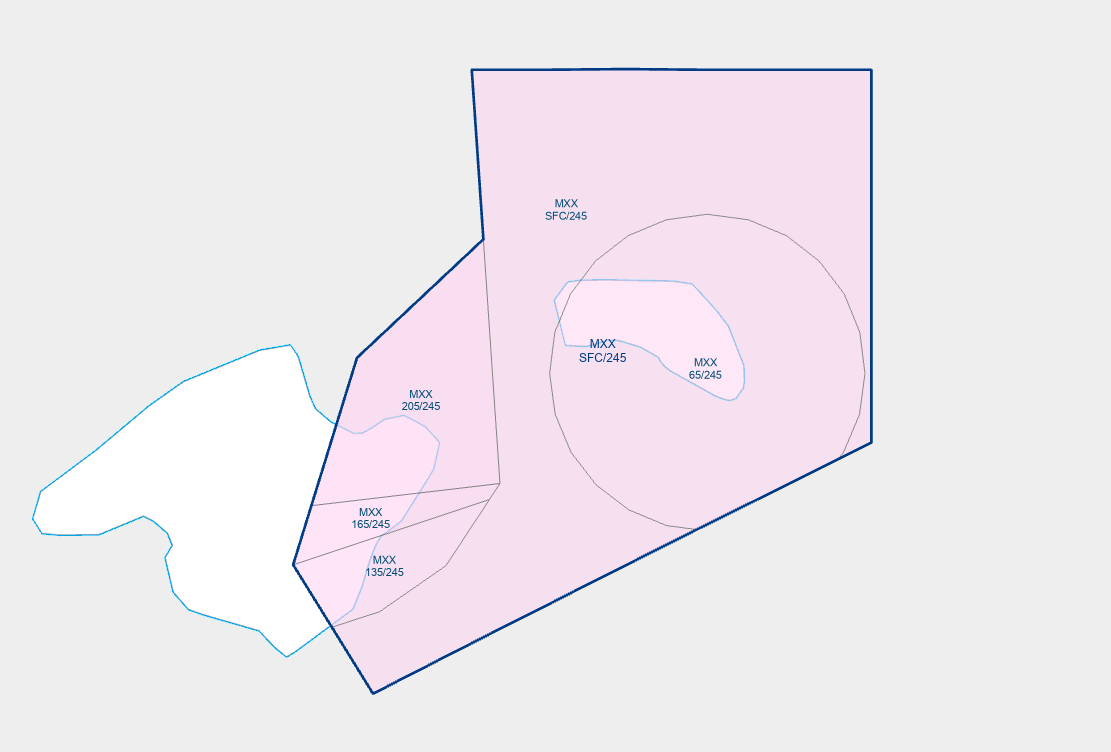

1. ESPACIO AÉREO BAJO RESPONSABILIDAD DE LA DEPENDENCIA

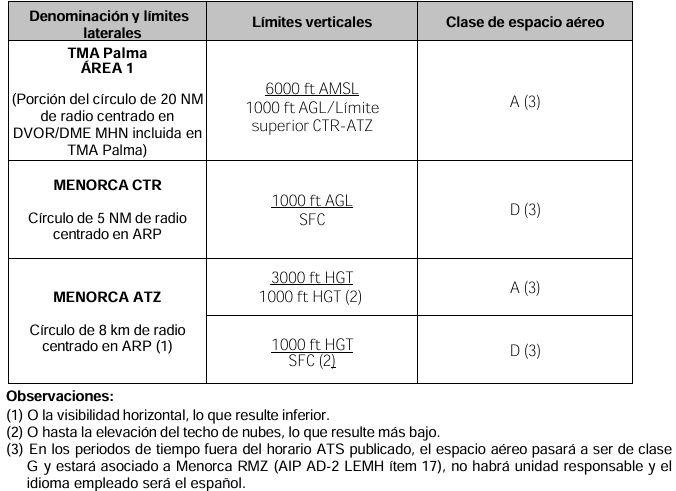

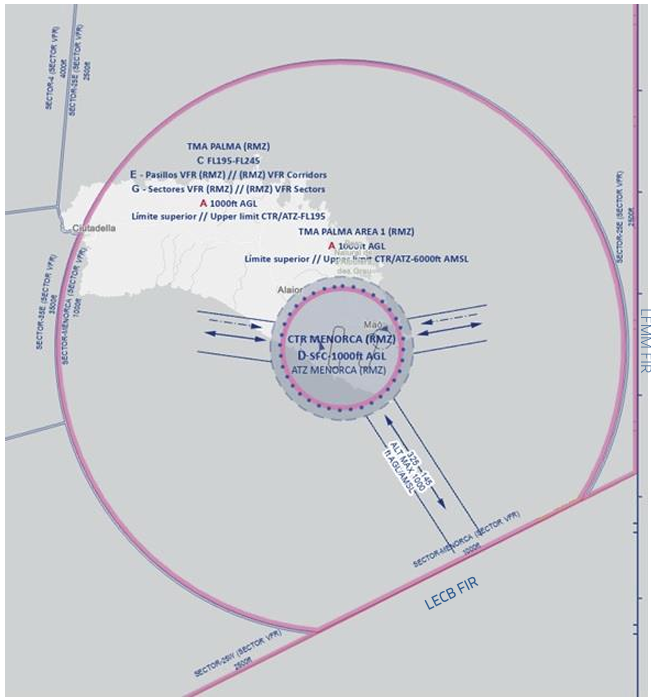

1.1 ESPACIO AÉREO DE LA DEPENDENCIA



Denominación



Límites laterales



Límites verticales

 Clase de espacio aéreo

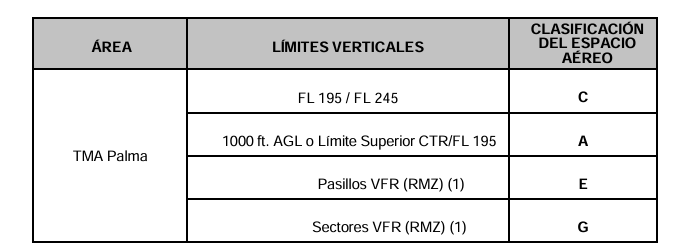

Palma TMA ÁREA 1







Ver AIP-España ENR 2.1







Límite superior CTR / ATZ - 6000 ft AMSL

╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾

1000 FT AGL



A (*)



Pasillos VFR (RMZ): E



Sectores VFR (RMZ): G (*)







 MENORCA CTR







Ver AIP-España AD2-LEMH ítem 17






1000 ft AGL / AMLS (lo que resulte mayor)

╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾

SFC










D (*)
















MENORCA ATZ















Ver AIP-España AD2-LEMH ítem 17

3000 ft HGT

╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾

1000 ft HGT



O hasta la elevación del techo de nubes, lo que resulte más bajo.




A (*)

1000 ft HGT

╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾

SFC



O hasta la elevación del techo de nubes, lo que resulte más bajo.







D


Menorca RMZ



[fuera del horario ATS de LEMH]



Ver AIP-España AD2-LEMH ítem 17



6000 ft AMSL

╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾╾

1000 ft AGL




G

(*) En los periodos de tiempo fuera de horario ATS publicado para el Aeropuerto de Menorca, el espacio aéreo pasará a ser de clase G (RMZ), no habrá unidad responsable y el idioma empleado será el español. (Ver AIP AD-2 LEMH casilla 17 MENORCA RMZ, casilla 18 frecuencia e idioma, y casilla 20 Vuelos de asistencia médica urgente fuera de horario ATS). La conexión de un controlador en cualquiera de las posiciones que controle alguno o todos los espacios aéreos supeditará estas características.

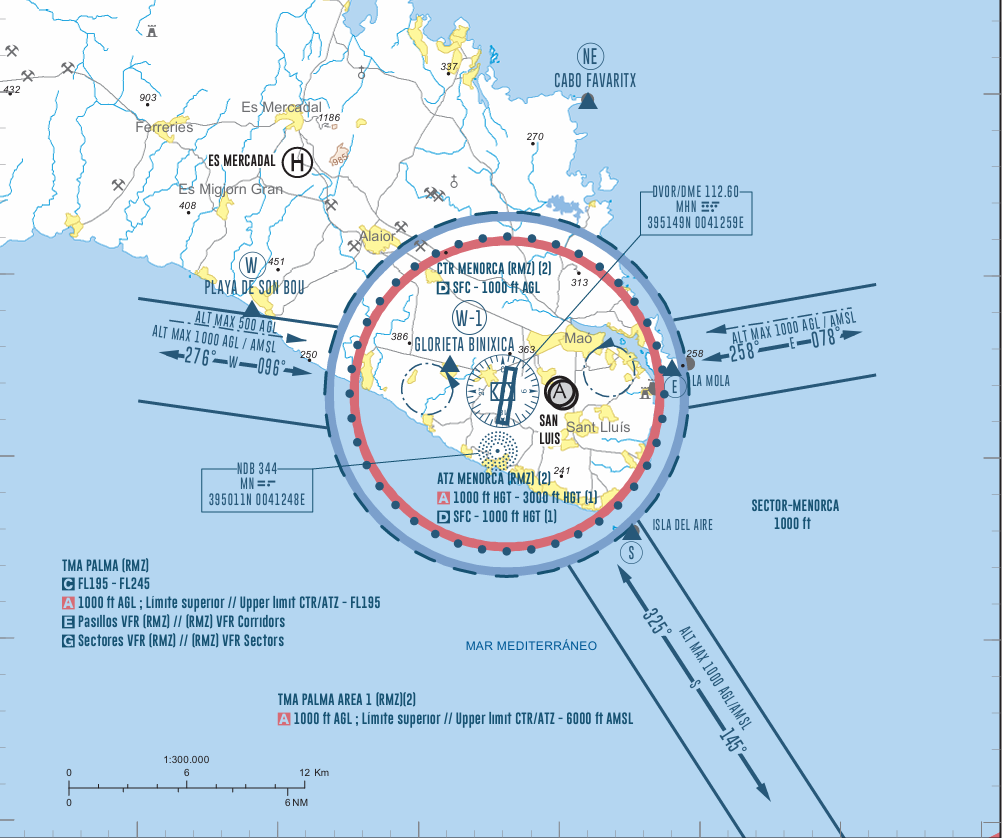

NOTA: en los Pasillos VFR (ver AIP-España AD2-LEMH Carta VAC), cuyos límites verticales son SFC-1000 ft AGL/AMSL, LEMH prestará el servicio que corresponda para espacio de clase E.

2. INFORMACIÓN SOBRE LA DEPENDENCIA

2.1 FRECUENCIAS Y POSICIONES DE LA DEPENDENCIA

LOGIN

INDICATIVO DE LLAMADA

FRECUENCIA

RATING NECESARIO
LEMH_A_TWR

Menorca Approach

 119.655 S3 / S2+Tier 2 APP-TWR
LEMH_GND

Menorca Ground

 121.755
 S1
2.2 SISTEMAS DE VIGILANCIA ATS

El personal CTA de Menorca podrá utilizar la información procedente de los sistemas de vigilancia ATS en el suministro del servicio de control de aeródromo para ejecutar las siguientes funciones:

  • (i) Supervisión de la trayectoria de vuelo de las aeronaves en aproximación final;
  • (ii) Supervisión de la trayectoria de vuelo de otras aeronaves en las inmediaciones del aeródromo;
  • (iii) Establecimiento de una separación longitudinal y/o basada en la distancia adecuada entre aeronaves sucesivas que despegan, basada en sistemas de vigilancia ATS;
  • (iv) Mantenimiento de la separación entre aeronaves sucesivas en la misma aproximación final; y
  • (v) Proporcionar asistencia de navegación a vuelos VFR.

Podrán emplearse los Sistemas de Vigilancia ATS también para proporcionar al controlador por procedimientos:

  • (i) información de posición mejorada sobre las aeronaves bajo control;
  • (ii) información complementaria sobre otro tráfico; y
  • (iii) información sobre cualquier desviación significativa de las aeronaves respecto a los términos de sus respectivas autorizaciones de control de tránsito aéreo (ATC), incluyendo las rutas y niveles autorizados, cuando sea apropiado.

Adicionalmente, con objeto de ayudar a mantener vigilancia sobre la marcha del tránsito aéreo, podrán utilizarse sistemas de vigilancia ATS para proporcionar al controlador:

a) una mejor información de posición respecto a las aeronaves que están bajo control;
b) información suplementaria respecto a otro tránsito;
c) información sobre cualquier desviación importante de las aeronaves, respecto a lo estipulado en las correspondientes autorizaciones del control de tránsito aéreo, incluso las rutas autorizadas y niveles de vuelo cuando corresponda

2.3 CONFIGURACIÓN EN EUROSCOPE

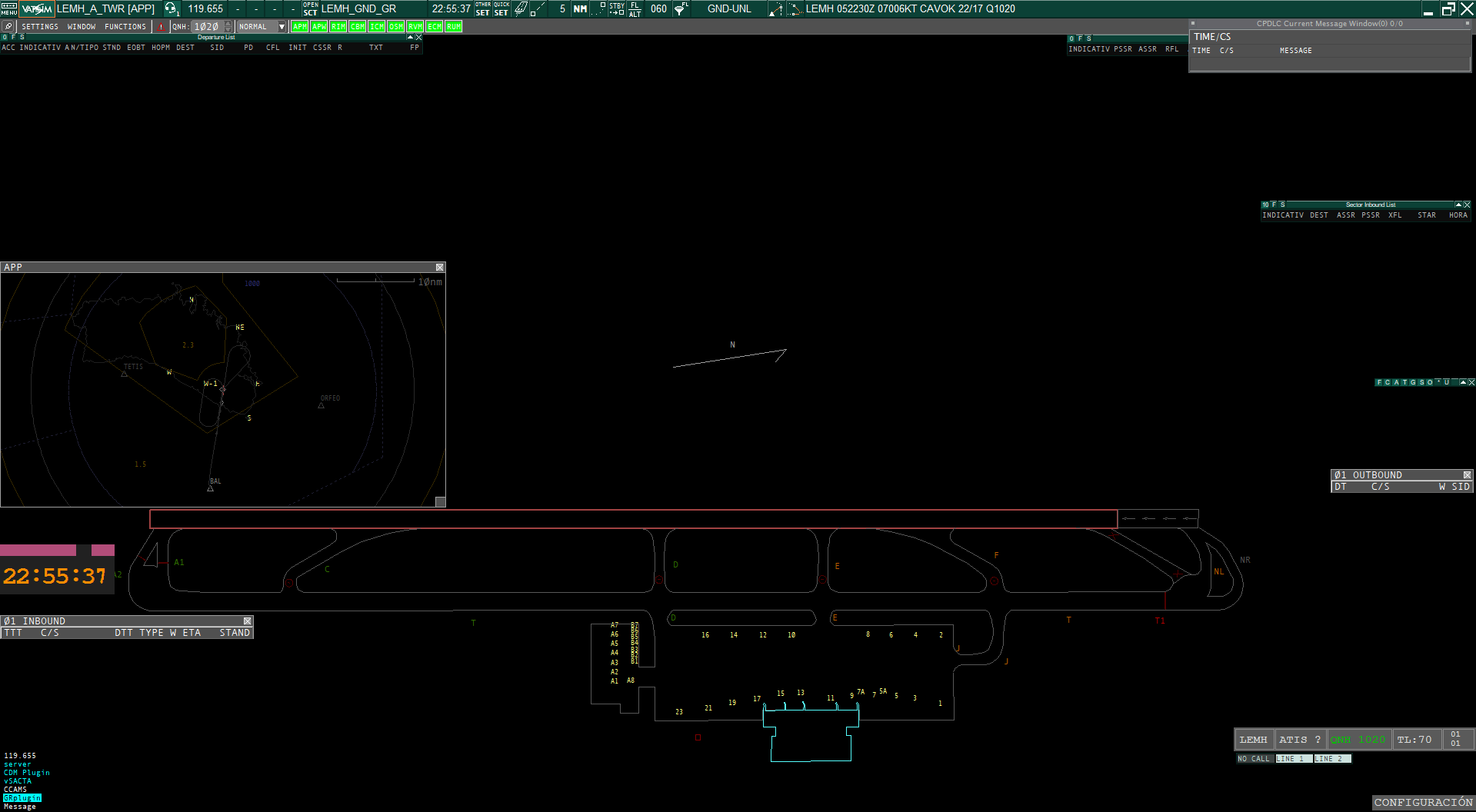

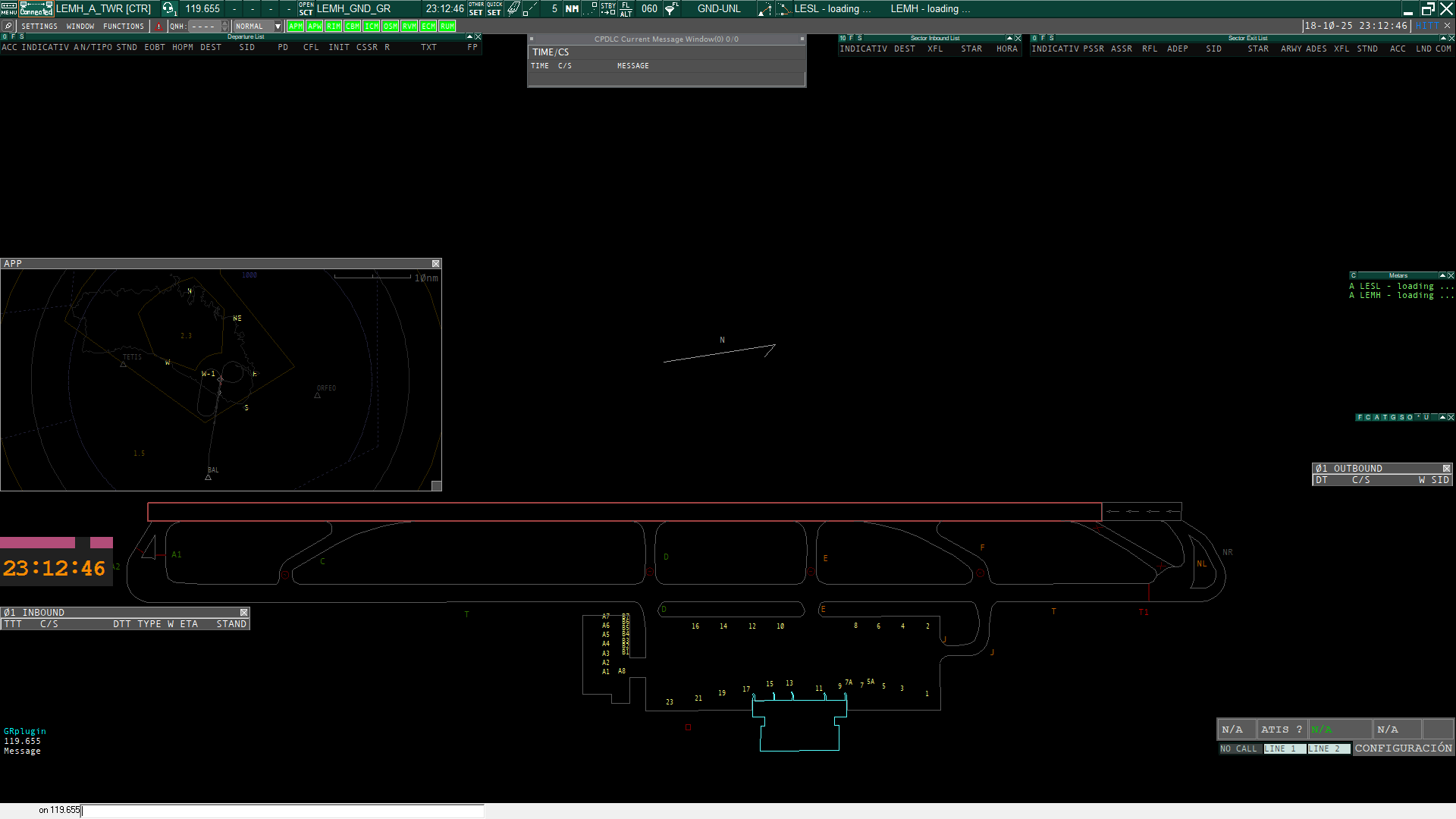

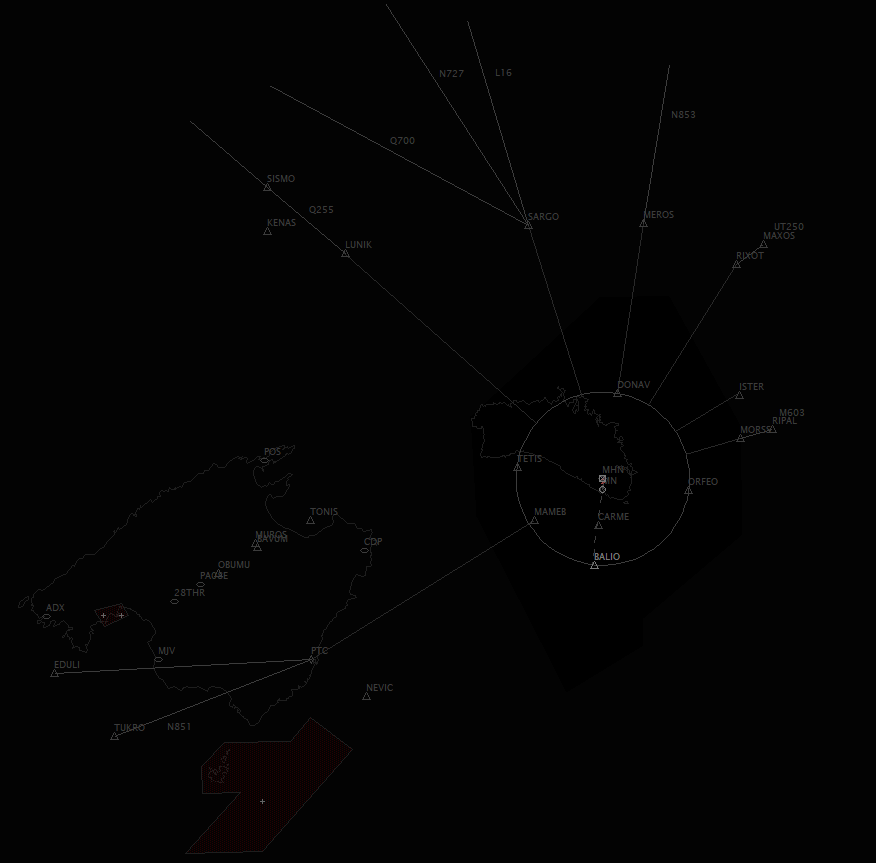

Para esta posición recomendamos utilizar LEMH_GND_GR.asr junto a LECB.asr y alternar mediante 'F7'.

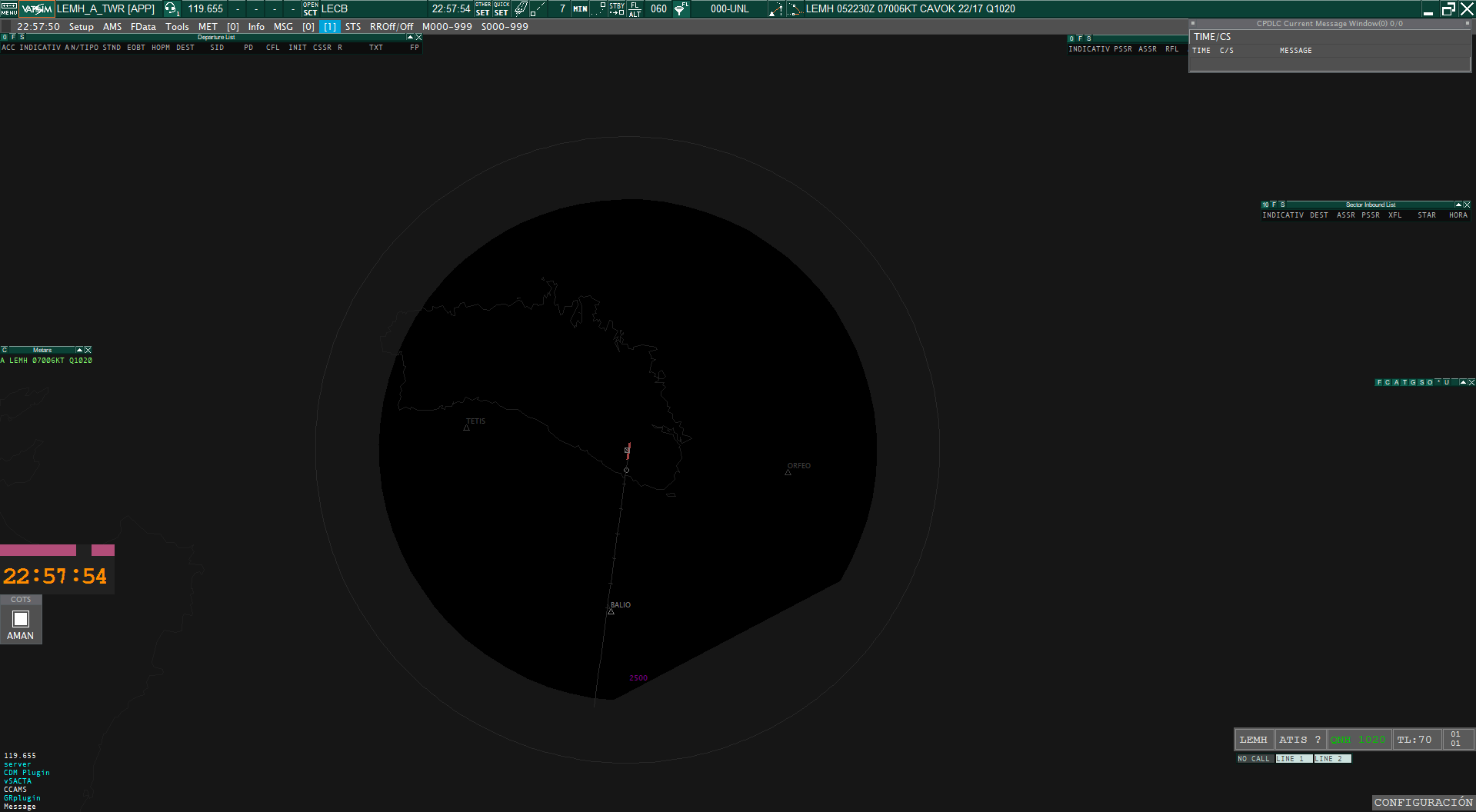

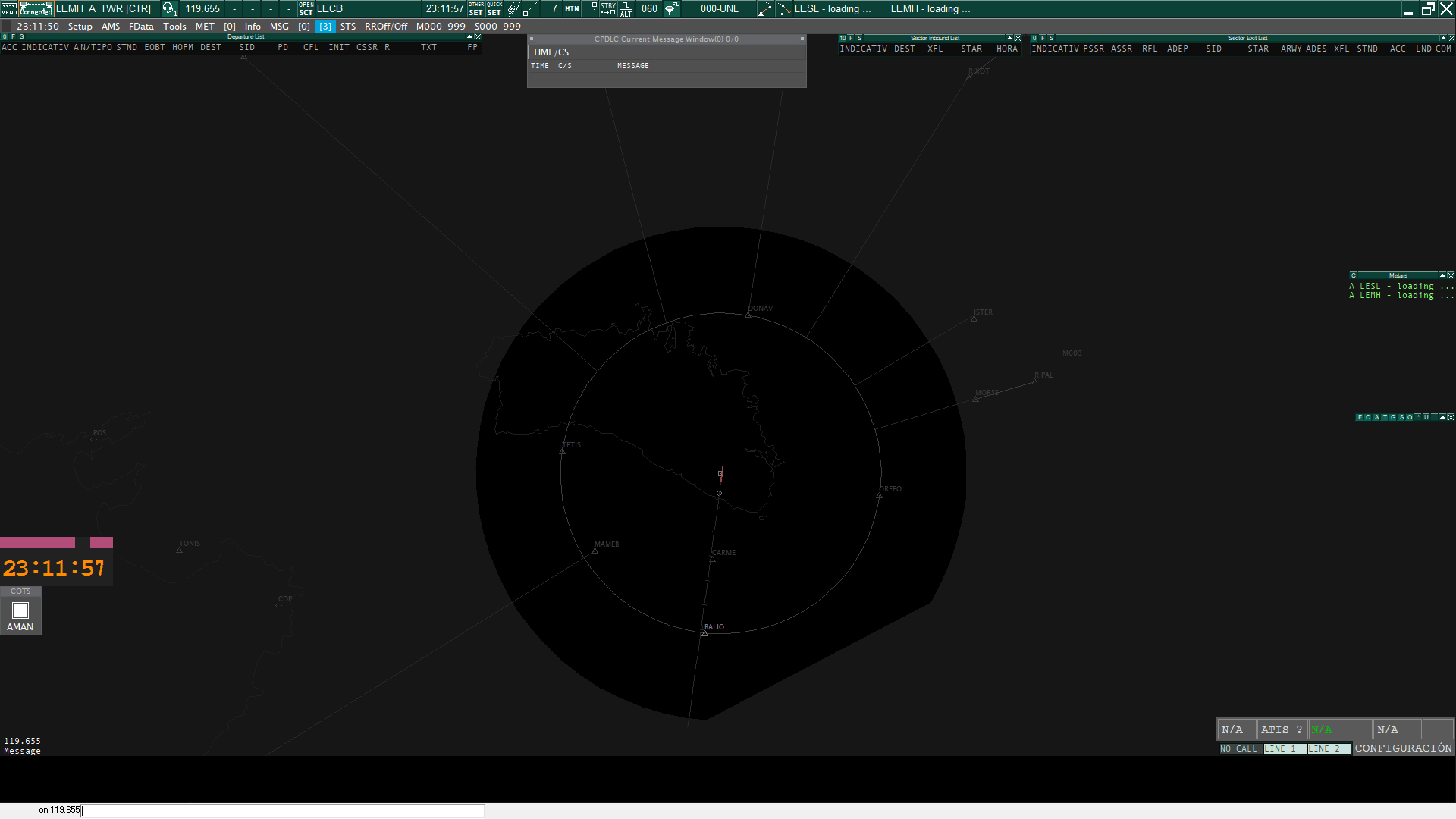

Con el LECB.asr seleccionado, debes dirigirte al display settings dialog y seleccionar el TAG de SACTA APP en el desplegable.


3. PROCEDIMIENTOS LOCALES DE LA DEPENDENCIA

En LEMH no hay pista preferente. Se utilizará siempre la más favorable al viento en función del METAR / TAF para el día. Intentando evitar en la medida de lo posible los cambios de configuración.

Las instrucciones DCT en LEMH bajo el control de APP-TWR se ejecutarán conforme a la altitud mínima de área (AMA) que corresponda, o en su caso, a una altitud superior a la misma que sea adecuada para el procedimiento instrumental subsiguiente (como la MSA).

3.1 PROCEDIMIENTOS EN SALIDA

Todos los despegues subirán inicialmente a 6000ft.

  • En LEMH, la separación mínima entre despegues será de 3 minutos, siempre que la performance de las aeronaves sea parecida o igual
  • En caso que las performance no sean parecidas o iguales, se esperará, además de los 3 minutos, a que la primera aeronave haya abandonado 6000ft. Una vez lo haya librado, podremos despegar a la segunda.
  • En LEMH no hay despegues desde intersecciones.
3.2 PROCEDIMIENTOS EN LLEGADA

Como norma general, LEMH TWR será quien autorice a la aproximación a las aeronaves. Se autorizará, preferentemente, a la aproximación ILS-Y tanto en la pista 19 como en la pista 01.

LEMH TWR será quien autorice a la aproximación a las aeronaves. Cuando haya más de una aeronave prevista para la aproximación, LEMH TWR no autorizará a la aproximación a la aeronave sucesiva hasta que:

  • En caso de usar tower view, hasta que LEMH TWR tenga a la vista la primera aeronave.
  • En el resto de casos, hasta que la primera aeronave no esté en la milla 8 del localizador o final.

El personal CTA de Menorca podrá emplear los sistemas de vigilancia ATS para proporcionar al controlador por procedimientos, cuando corresponda mantener vigilancia sobre la marcha del tránsito aéreo:

  • (i) información de posición mejorada sobre las aeronaves bajo control;
  • (ii) información complementaria sobre otro tráfico; y
  • (iii) información sobre cualquier desviación significativa de las aeronaves respecto a los términos de sus respectivas autorizaciones de control de tránsito aéreo (ATC), incluyendo las rutas y niveles autorizados, cuando sea apropiado.
3.3 SERVICIO DE DIRECCIÓN EN LA PLATAFORMA

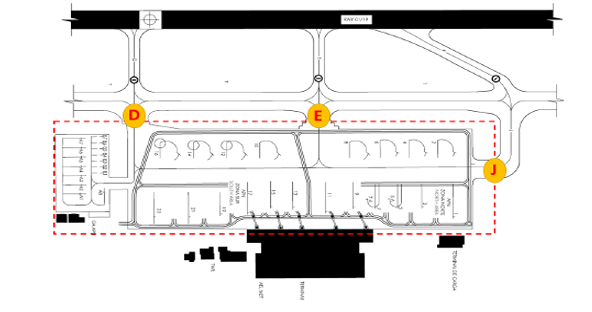

Detalle de los límites de plataforma (línea discontinua) y puntos de transferencia (D, E y J).


En plataforma no se presta servicio de control, sin embargo, LEMH gestionará con la puesta en marcha, los retrocesos y el rodaje.

3.4 PROCEDIMIENTOS DE RODAJE

Estacionamiento de aeronaves y salida del puesto de estacionamiento:

ATC informa a la tripulación de la ruta de rodaje y controla el rodaje de la aeronave hasta la puerta de plataforma.

Gestión de movimientos:

ATC autoriza la entrada y salida de cualquier usuario al área de maniobras, aplicando los procedimientos de rodaje definidos e informando de la puerta de  entrada y salida de plataforma. Se utilizarán:

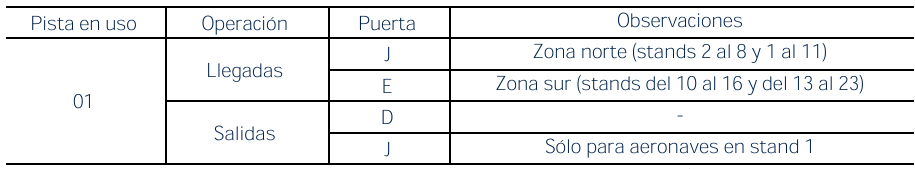

Pista en uso Operación Puerta Observaciones

01

 Llegadas J Zona norte (stand 2 al 8 y 1 al 11)
E Zona sur (stands del 10 al 16 y del 13 al 23)
Salidas D -
J Sólo aeronaves en stand 1

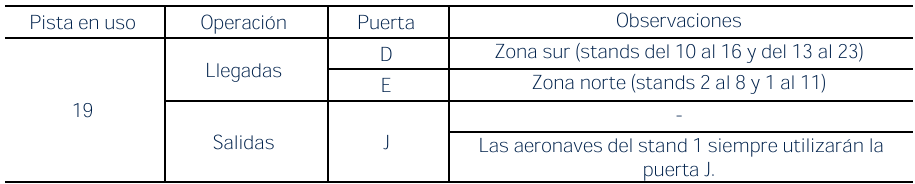

Pista en uso Operación Puerta Observaciones

19

 Llegadas D Zona sur (stands del 10 al 16 y del 13 al 23)
E Zona norte (stand 2 al 8 y 1 al 11)
Salidas J -
Aeronaves en stand 1 utilizarán siempre puerta J

Aviación general: independientemente de la pista en uso, harán uso de la puerta D tanto para entrada como salida de plataforma.

Procedimiento ATC para cuando esté en uso la pista 19

  • Normalmente, cuando la pista 19 esté en servicio, ATC instruirá a las aeronaves en salida al punto de espera T1, debiendo especificarse que T1 es el límite de autorización. Si es posible, con pista 19 en servicio se incluirá en la radiofusión ATIS dicho límite de autorización
  • Una vez que la aeronave en rodaje haya sobrepasado T1, ATC considerará que la pista está ocupada por lo que dicha aeronave deberá despegar antes de que se produzca la siguiente arribada.

4. PROCEDIMIENTOS EN CONDICIONES DE BAJA VISIBILIDAD

Puedes revisar los procedimientos completos en la sección 5.1 del Manual Operativo de la dependencia.

5. PROCEDIMIENTOS PARA TRÁFICOS VFR

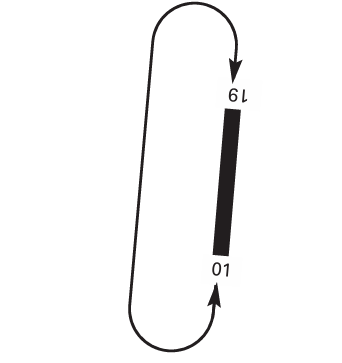

LEMH cuenta con 1 circuito para tránsito VFR al oeste del campo:

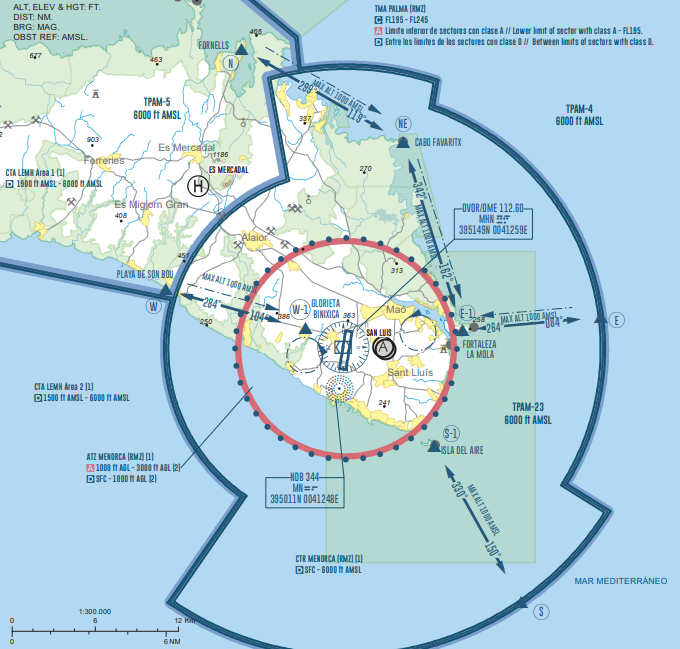

El acceso al CTR se organiza mediante tres pasillos VFR:

  • W, E o S


LLEGADAS
 Las aeronaves en VFR con destino Menorca AD o San Luis AD establecerán contacto radio con la TWR de Menorca AD como mínimo 5 MIN antes de entrar en la CTR, y en los puntos de notificación VFR Playa de Son Bou, La Mola o Isla del Aire solicitarán permiso para entrar a la CTR a través de los pasillos VFR: W, E o S.

 SALIDAS
Las aeronaves que salgan de San Luis AD, una vez alineadas con la pista y antes del despegue solicitarán instrucciones de la TWR de Menorca AD, se mantendrán al este del campo y no procederán en ningún caso al oeste del campo sin autorización previa expresa de la TWR de Menorca AD.

Dentro de la CTR las aeronaves mantendrán una altitud máxima de 1000 ft SFC.

5.1 OPERACIÓN DE TRÁFICO VFR NOCTURNO

El aeropuerto de Menorca permite la operación de vuelos VFR-N.

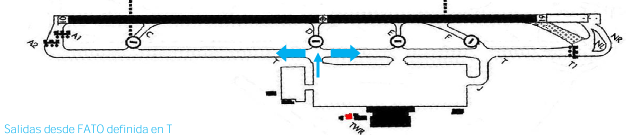

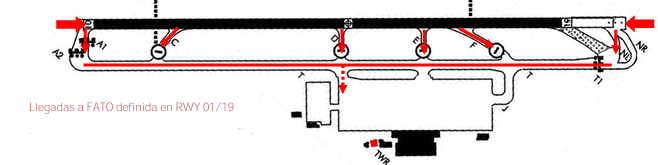

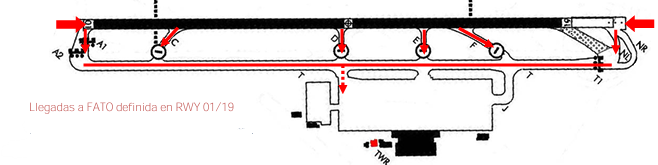

6. OPERACIÓN DE HELICÓPTEROS

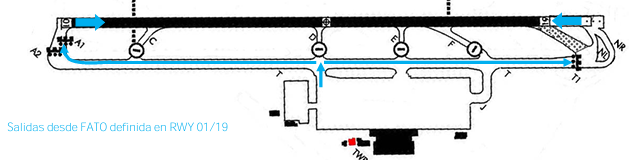

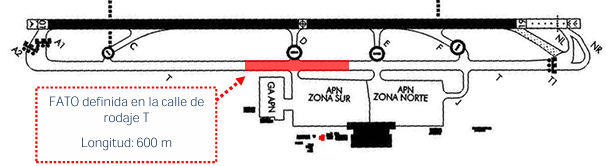

Puedes revisar la operativa completa para helicópteros en la sección 5.9 del Manual Operativo de la dependencia.

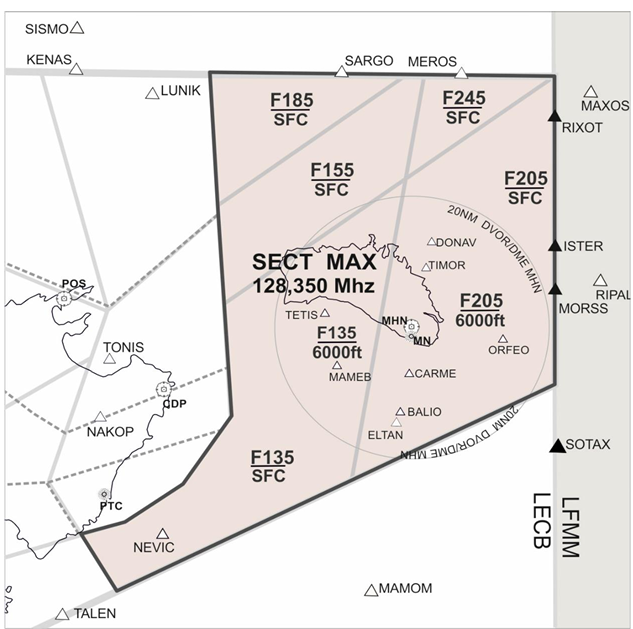

7. TRANSFERENCIAS ENTRE PALMA TACC Y LEMH TWR

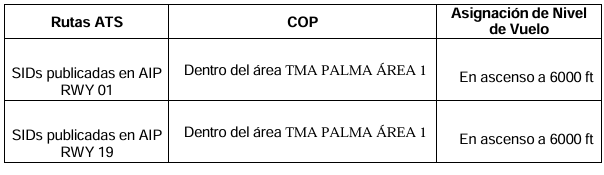

TRANSFERENCIAS EN SALIDA

Hacia

De

A

Autorizados altitud

TODAS LAS SALIDAS

LEMH TWR

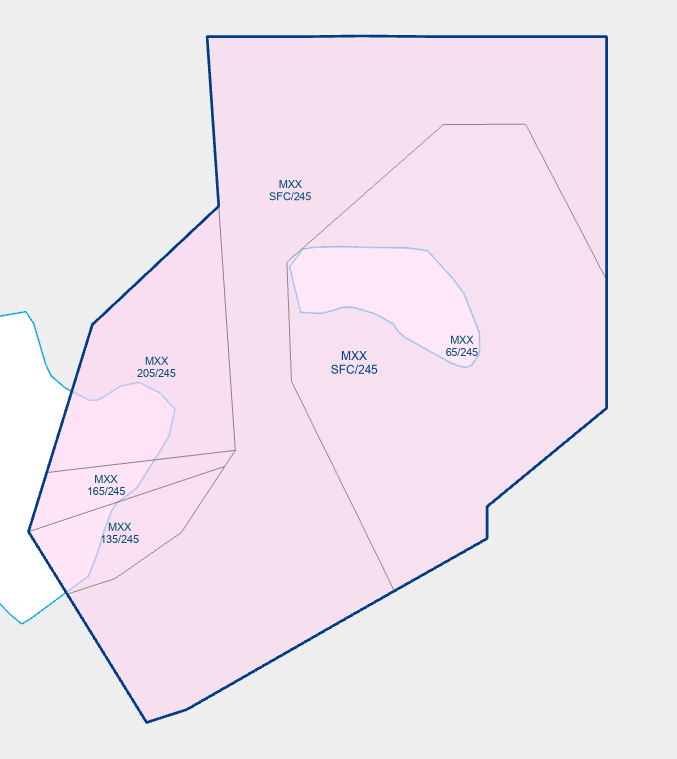

LECP MXX

6000ft

TRANSFERENCIAS EN LLEGADA

Desde

De

A

Autorizados nivel

TODAS LLEGADAS

LECP MXX

LEMH TWR

FL070*

*Comentarios:

  • Palma ACC establecerá la secuencia de llegadas y entregará el primer tráfico libre en descenso a FL70 (FL80 si QNH ≤ 1013). Tanto LECP como LEMH tendrán en cuenta el TL calculado y ofrecido por vSACTA, que puede diferir del calculado por el ATIS cuando 1013,2 < QNH < 1014,0.
  • Previa coordinación con LEMH, la dependencia superior podrá transferir tráficos sucesivos a FL080 y FL090 a LEMH.
  • Palma ACC efectuará coordinación previa a la entrada de aeronaves con ECL igual o inferior a 6000
    ft de altitud, que afecten a MENORCA TWR/APP en el espacio aéreo de su jurisdicción.
7.1 VUELOS VFR
  • Vuelos VFR de Palma ACC a Menorca TWR/APP: Palma ACC instruirá a los tránsitos VFR que estén en su frecuencia y que vayan a entrar en espacio aéreo bajo jurisdicción de Menorca TWR/APP a que procedan según procedimiento y altitudes VFR publicados y a comunicar en frecuencia (119,655 MHz) antes de su entrada en el CTR.
  • Vuelos VFR de Menorca TWR/APP a Palma ACC: Menorca TWR/APP instruirá a los tránsitos VFR que estén en su frecuencia y que vayan a entrar en espacio aéreo bajo jurisdicción de Palma ACC a que procedan según procedimientos y altitudes VFR publicadas y a mantener escucha/comunicar con la dependencia superior.

Log de versiones
(ACCSP54) 1558357, 1741681 - Redacción inicial. (19/10/2024)
